Boru Bağlantı Parçaları

C: Boru sistemlerini çeşitli ekipmanlara, vanalara ve neredeyse her türlü işleme sisteminin diğer bileşenlerine bağlamanın güvenilir bir yolunu sunan flanşlar, kaynaktan sonra en çok kullanılan ikinci birleştirme yöntemidir.
Flanşların kullanılması, daha kolay sökme ve sistem bileşenlerine daha iyi erişim olanağı sağlayarak boru sistemlerinin bakımı sırasında esneklik sağlar.
Tipik bir flanşlı bağlantı üç parçadan oluşur:
Boru Flanşları
Conta
Cıvatalama
Çoğu durumda, bağlamak istediğiniz boru bileşenleriyle aynı veya onaylanmış malzemelerden yapılmış özel conta ve cıvatalama malzemeleri bulunur. Paslanmaz Çelik flanşlar en yaygın olanlardan bazılarıdır. Bununla birlikte, flanşlar geniş bir malzeme yelpazesinde mevcut olduğundan, bunları ihtiyaçlarınıza göre eşleştirmek çok önemlidir.
Diğer yaygın flanş malzemeleri uygulamaya bağlı olarak Monel, Inconel, Chrome Moly ve diğerlerini içerir.
İhtiyaçlarınız için en iyi seçenek, hem flanşı kullanmayı düşündüğünüz sisteme hem de özel gereksinimlerinize bağlı olacaktır.

C: Flanş tasarımı, boru sisteminiz için ideal flanşı değerlendirirken yalnızca başlangıçtır. Yüz tipleri, flanşlarınızın nihai performansı ve hizmet ömrü üzerinde büyük etkisi olacak diğer bir özelliktir.
Kaplama türleri, hem flanşı takmak için gereken contaları hem de oluşturulan contayla ilgili özellikleri belirler.
Yaygın yüz tipleri şunları içerir:
Düz Yüz (FF): Adından da anlaşılacağı gibi, düz yüzlü flanşlar, flanş yüzeyinin çoğuna temas eden tam yüzlü bir conta ile birleştirilmiş düz, düzgün bir yüzeye sahiptir.
Yükseltilmiş Yüz (RF): Bu flanşlar, iç delik daire contası ile deliğin etrafında küçük bir yükseltilmiş bölüme sahiptir.
Halka Bağlantı Yüzü (RTJ): Yüksek basınçlı ve yüksek sıcaklıktaki işlemlerde kullanılan bu yüz tipinde, contayı korumak için içine metal bir contanın oturduğu bir oluk bulunur.
Dil ve Oluk (T&G): Bu flanşlarda eşleşen oluklar ve yükseltilmiş bölümler bulunur. Tasarım flanşların kendi kendine hizalanmasına yardımcı olduğundan ve conta yapıştırıcısı için bir rezervuar sağladığından bu, kuruluma yardımcı olur.
Erkek ve Dişi (M&F): Dil ve oluk flanşlarına benzer şekilde, bu flanşlar, contayı sabitlemek için eşleşen bir çift oluk ve yükseltilmiş bölümler kullanır. Ancak dil ve yivli flanşlardan farklı olarak bunlar contayı dişi yüzünde tutarak daha doğru yerleştirme ve daha fazla conta malzemesi seçeneği sağlar.
Birçok yüz tipi ayrıca iki yüzeyden birini sunar: tırtıklı veya pürüzsüz.
Güvenilir bir sızdırmazlık için en uygun contayı belirleyeceğinden seçenekler arasında seçim yapmak önemlidir.
Genel olarak pürüzsüz yüzeyler metalik contalarla en iyi şekilde çalışır, tırtıklı yüzeyler ise yumuşak malzeme contalarla daha güçlü contalar oluşturmaya yardımcı olur.

A: Flanş bağlantısı, iki malzemenin iç ve dış dudak parçaları vasıtasıyla birleştirilmesini sağlar. Oluşabilecek sorunları önlemek için aralarına deck yerleştirilir. Daha sonra montajı yapanlar cıvataları sıkı tutmak için flanşları kullanırlar. Flanşları bağlarken sızdırmazlığı sağlamak için sızdırmazlık elemanları kullanılır. Sızdırmazlığın sağlıklı olması için flanşların hizalanmasına ve cıvataların aynı torkla sıkılmasına dikkat edilmelidir.
Genellikle flanşlar dişli veya kaynaklıdır ve iki flanşı boru sistemine kolay erişim sağlayan bir conta yardımıyla bağlayabilirsiniz. Bu flanşlar arasında soket kaynak flanşları, kör flanşlar, kaynak döşemeli flanşlar ve geçmeli flanşlar vb. yer alır. Mevcut birçok tip vardır. Flanşlar, contanın uygulanan kuvvetlere karşı sızdırmazlığını sağlamak ve conta etrafında hareket ettirmek için yüzey sağlar. Bağlantı, boruların kolayca sökülüp yeniden takılmasına veya bileşenlerin çıkarılmasına olanak sağlayacaktır.

C: Flanşlar büyük olasılıkla bir boru sistemini geliştirirken, bakımını yaparken veya geliştirirken flanş boyutundan etkilenir. Flanşın doğru boyutlandırıldığından emin olmak için boruya ve kullanılan contalara nasıl bağlandığını göz önünde bulundurmalısınız. Flanş boyutlarını seçerken dikkat edilmesi gereken bazı noktalar şunlardır.
Kalınlık: Bir flanş seçerken kalınlığı, yani dış bağlantı kenarının kalınlığını dikkate almak en iyisidir.
Normal delik boyutu: Bu, flanş konnektörlerinin iç çapını ölçer
Cıvata daire çapı: Merkezden merkeze ölçüldüğünde karşı taraftaki cıvata delikleri arasındaki mesafedir.
Boru boyutu: Kullanılan flanş için ideal bir boru boyutu.

C: Boru sisteminiz veya amaçlanan birleştirme amacınız için doğru flanşı seçmek, güvenilir performansı, uzun hizmet ömrünü ve uygun maliyeti garanti etmenize yardımcı olacaktır. Aşağıda yaygın olarak kullanılan flanş türleri ve bunların kullanım alanları yer almaktadır.
Soket Kaynaklı Flanşlar
Soket kaynaklı flanşlar, geçmeli bağlantılara benzer şekilde boruyu flanşa yerleştirdiğiniz bir bağlantıya sahiptir. Çok geçişli fileto kaynağı bağlantının güvenliğine yardımcı olur. Bu, soket kaynaklı flanşları düşük sıcaklık ve düşük basınç koşullarında daha küçük boru çapları için ideal hale getirir. Bu nedenle, bu flanşlar dişli uçların kısıtlamalarını ortadan kaldırır ve bu formun diğer kaynaklı flanşlara göre daha kolay kurulmasını sağlar.
bindirme flanşları
Bindirmeli Bağlantı Flanşları
Bindirmeli flanş bağlantıları iki parçalı bir yapıya sahiptir ve flanşlı bağlantı, mil ucunun boruya veya bağlantı parçasına kaynaklanması ve bir destek flanşı kullanılmasıyla yapılır. Tasarımı nedeniyle bu form, boyutları kısıtlı olan veya sık sık sökme ve bakım gerektiren sistemlerde kullanım için çok tercih edilmektedir.
Kör Flanşlar
Kör flanşlar, cıvatalanması kolay basit boş diskler, boru sistemlerinin izolasyonunda veya sonlandırılmasında kullanım alanı bulur. Doğru yerleştirildiğinde ve uygun contalarla kullanıldığında, gerektiğinde kolayca çıkarılabilen mükemmel bir sızdırmazlık oluşturabilirler.
Kaynak Boyunlu Flanşlar
Kaynak boyunlu flanşların, tıpkı bindirme flanş bağlantılarında olduğu gibi, monte edilmeleri için şaft kaynağı yapılması gerekir. Ancak güvenilirlikleri onları proses boruları için popüler bir seçenek haline getiriyor. Ayrıca tekrarlanan bükümlerin olduğu sistemlerde de mükemmel performans gösterirler, bu da onları yüksek sıcaklık ve basınç sistemleri için ideal kılar.

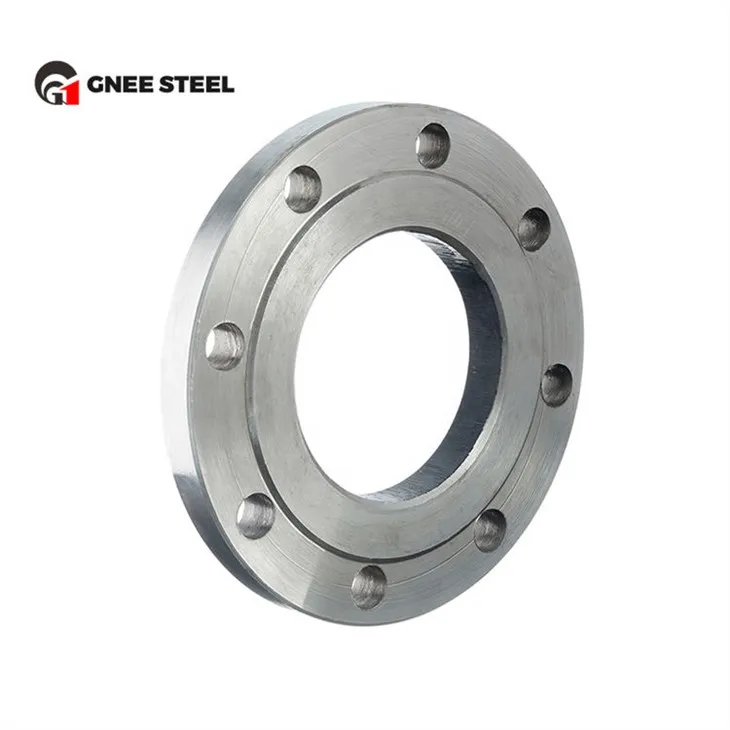

Geçmeli Flanşlar
Geçmeli flanşlar yaygın olarak kullanılmaktadır ve artan akış hızlarına sahip sistemleri desteklemek için çeşitli boyutlarda mevcuttur. Tek yapmanız gereken borunun dış çapını flanşla eşleştirmek. Flanşın boruya her iki taraftan güvenli bir şekilde sabitlenmesi gerekir, bu da kurulumu biraz daha teknik hale getirir.
Dişli Flanşlar
Flanş vidası olarak da adlandırılan bu tasarım, flanş deliğinin içinde boru veya bağlantı parçasındaki erkek dişe uyan bir dişe sahiptir. Dişli bağlantı sayesinde birçok uygulamada kaynak yapmaktan kurtulabilirsiniz. Dişli flanşları kullanmak için, dişleri bağlamak istediğiniz borularla eşleştirmek en iyisidir.
uzun boyunlu kaynak flanşı
Uzun Boyunlu Kaynak Flanşları
Entegre flanşlar olarak da bilinen uzun kaynak boyunlu flanşlar, kaynak boyunlu flanşın boynunun aşırı derecede uzun olduğunu gösterir. Kaynak boyunlu flanşta genellikle konik bir boyun ve tamamlayıcı boruyla birbirine bitişik bir eğimli uç bulunur.
Orifis Flanşları
Orifis plakaları veya akış nozulları kullanıldığında, tipik boru flanşları yerine orifis flanşları kullanılır. Bu esas olarak gazların veya sıvıların uygun boru hattı boyunca ne kadar hızlı hareket ettiğini ölçmeyi amaçlamaktadır.
Bilmeniz Gereken Özel Flanş Çeşitleri
Özel flanşlar, çok çeşitli ortamlarda kullanıma uygun flanş tipleridir. Ayrıca çok çeşitli kullanım alanlarına sahip flanş tiplerini de içerirler. Özel flanş türleri şunları içerir:
Genişleyen flanşlar
Nipo Flanşlar
Flanşların azaltılması
Yüksek göbek flanşları
Halka tipi flanşlar
Oluk ve dil flanşları
Gevşek flanşlar
Gözlük kör flanşları.

C: Flanş bağlantısı, iki parça ekipman, borular veya boru bağlantı parçaları, iki flanş, flanş paspası ve cıvata içeren bir montajdır. Bağlantıyı sağlamlaştırmak için flanş bağlantısıyla birlikte farklı tipte pullar da kullanılır.
Ayrıca flanş bağlantısı, iki malzemenin iç ve dış dudak parçaları veya flanşlar kullanılarak birleştirilmesiyle sonuçlanır. Karşılıklı flanş yüzlerinin her birinin bir conta oluşturması için kuvvet (conta sıkıştırması veya sızdırmazlık basıncı) uygulanmalı ve korunmalıdır. Flanşların yerinde kalmasını sağlamak için, sıkı bir sızdırmazlık oluşturmak amacıyla genellikle flanş yüzleri arasında bir conta ile cıvatalanırlar. Bu sızdırmazlık için sıklıkla kullanılan contalardan biri, bir yay türü olan disk yaydır.

C: Flanşların ve bağlantı parçalarının tek pratik seçenek olduğu belirli bir uygulama bulabilmenize rağmen flanşlar, boru sistemine geleneksel hidrolik bağlantı elemanları türlerinin sağlayamadığı faydalar da sağlar. Örneğin, daha büyük dış çap uygulamalarında flanşlar, adaptörlere veya dişli bağlantı parçalarına kıyasla genellikle boruya ve bileşen portlarına daha kolay bağlanamaz. En önemlisi, mobil inşaat ekipmanlarındaki en zorlu servis uygulamalarında flanş bağlantıları aşağıdakiler için uygundur:
Geleneksel flanş bağlantı elemanlarını taktığınızda anahtarların açık kalamayacağı dar alanlarda kolay montaj. Orta düzeyde bir torkla daha kolay monte edilirler.
Esnekliğe ihtiyaç duyduğunuz ulaşılması zor alanlarda hortum hattı, boru veya tüpte adaptör ihtiyacını ortadan kaldırabilirsiniz.
Yüksek basınç, titreşim veya şok basınçlarının mevcut olduğu boru bağlantıları, tüpler veya büyük hortum bağlantıları, geleneksel büyük hidrolik bağlantı elemanlarına daha kolay zarar verebilir.
Bağlantıların yapılması, metal borular veya sürekli borular gibi sert hatlarda bakımın kolay yapılmasını sağlar.
Zorlu hidrolik uygulamalarda bileşenlerin gevşeme olasılığını azaltın.
Yüksek basınç koşullarında flanş bağlantılarının kullanılması ve daha büyük boyut, daha büyük bağlantı parçalarının aşırı kullanılması durumunda kolay montaja olanak tanır. Flanşlar sıfır boşluklu montajla birlikte gelir; hortumun, manifoldun ve boru bağlantılarının bakımı için kolay yeniden bağlama ve ayırma, çok daha hızlı olabilir ve büyük bir bağlantı parçasında uygun torku elde etmeye çalışmak yerine cıvataların daha doğru torkunu elde etme olanağı sağlar. Flanş başlığı çevresinde kelepçelemede uygun bir yük dağılımı olduğunda, flanş bağlantı parçaları ve flanş bağlantılarının gevşeme olasılığı, standart bir hidrolik bağlantı parçasına kıyasla daha azdır. Bunu arabanızın tekerleğini fren veya göbek kampana diskine cıvatalamak olarak düşünebilirsiniz. Bijon somunlarını sıkmazsanız yıldız desenli tekerlek sıkılmayacak ve bağlantıyı sürdüremeyecektir. Fren kampanasının, rotorun veya fren diskinin bükülmesine neden olabilir.

Bağlantı:
Flanşlar, iki veya daha fazla boru veya ekipman arasında güvenli ve sızdırmaz bir bağlantı oluşturur. Genellikle birbirine cıvatalanarak güçlü ve güvenilir bir bağlantı oluşturulur.
Türler:
Flanşlar, geçmeli flanşlar, kaynak boyunlu flanşlar, soket kaynak flanşları, dişli flanşlar, kör flanşlar ve bindirme bağlantı flanşları dahil olmak üzere çeşitli tiplerde mevcuttur. Her türün kendine has özellikleri ve uygulamaları vardır.
Malzeme:
Flanşlar genellikle karbon çeliği, paslanmaz çelik, alaşımlı çelik gibi malzemelerden ve hatta PVC (polivinil klorür) gibi metalik olmayan malzemelerden yapılır. Malzeme seçimi uygulama, sıcaklık, basınç ve aşındırıcı ortam gibi faktörlere bağlıdır.
Boyut ve Basınç Değerleri:
Flanşlar, çeşitli boru boyutlarına uyum sağlamak için küçük çaplardan büyük çaplara kadar farklı boyutlarda mevcuttur. Ayrıca flanşın arıza olmadan dayanabileceği maksimum basıncı gösteren basınç değerlerine de sahiptirler.
Conta:
Flanşlar, uygun bir sızdırmazlık sağlamak ve sızıntıyı önlemek için eşleşen yüzeyler arasında bir conta gerektirir. Contalar genellikle kauçuk, grafit veya PTFE (politetrafloroetilen) gibi malzemelerden yapılır.
Standartlar:
Flanşlar uyumluluk ve değiştirilebilirliği sağlamak amacıyla belirli standartlara uygun olarak üretilmektedir. Ortak standartlar arasında ASME (Amerikan Makine Mühendisleri Derneği) B16.5, ASME B16.47 ve API (Amerikan Petrol Enstitüsü) 6A bulunmaktadır.
Flanş Yüzleri:
Flanşlar, farklı konfigürasyonlarda gelen, flanş yüzleri adı verilen birleşme yüzeylerine sahiptir. En yaygın türler yükseltilmiş yüz (RF) ve düz yüzdür (FF). Flanş yüzeyi tipinin seçimi, uygulama ve gerekli sızdırmazlık seviyesi gibi faktörlere bağlıdır.
Uygulamalar:
Flanşlar, petrol ve gaz, kimya, petrokimya, enerji üretimi, su arıtma ve HVAC (ısıtma, havalandırma ve iklimlendirme) sistemleri dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır.

A: Flanşlar şunlardan oluşur:
Flanşın kendisi: Bu, deliklerin ve bağlantı cıvatalarının bulunduğu dairesel plakadır.
Boyun: Boruya bağlanan kısımdır ancak her flanşta boyun yoktur.
Cıvata çapı: Bu, cıvataların yerleştirildiği deliklerin boyutunu ifade eder.
Yüz: Modele bağlı olarak flanşlar farklı yüz tipleriyle gelir; en yaygın olanı yükseltilmiş veya RF yüz, düz veya FF yüz ve halka tipi bağlantı veya RTJ'dir.

C: Flanşlar, boruları, vanaları, pompaları veya diğer ekipmanları bir bağlantı noktasında güvenli ve sıkı bir şekilde bir araya getirmek için kullanılır. Flanşların sağladığı bazı önemli işlevler şunlardır:
Bağlantı: Flanşlar bileşenlerin bir bağlantı noktasında montajına izin verir. Bir flanş borunun veya ekipmanın dış çevresine monte edilirken, diğer flanş bağlantının karşı tarafına monte edilir. Cıvata ve somunlar kullanılarak güvenli bir şekilde bağlanırlar ve güvenilir bir bağlantı sağlarlar.
Dayanıklılık: Flanşlar sistemdeki basınca, sıcaklığa ve diğer kuvvetlere karşı direnç sağlar. Flanşların sağladığı sağlam bağlantı sayesinde boru hatları veya ekipman arasındaki yüksek basınç veya sıcaklık değişiklikleri etkili bir şekilde karşılanabilir.
Sızdırmazlık: Birleşim yerinde sızdırmazlık sağlamak için flanşlar kullanılır. Bağlantı yerindeki contalar veya sızdırmazlık malzemeleri, boru hatları içerisinde istenmeyen sıvı veya gaz sızıntılarını önler. Bu, güvenli operasyonlar ve çevrenin korunması açısından önemlidir.
Montaj ve Bakım Kolaylığı: Flanşlar boruların veya ekipmanların kolay montaj ve demontajını sağlar. Onarım, bakım veya modifikasyon gerektiğinde parçalar flanşlar kullanılarak hızla ayrılabilir ve yeniden birleştirilebilir. Bu da üretim sürekliliği ve verimliliği açısından önemli bir avantaj sağlıyor.
Esneklik: Flanşlar farklı boru çapları, basınç sınıfları veya malzemeler arasında geçiş yapılmasını sağlar. Farklı bileşenlerin veya sistemlerin birleşim yerlerinde çeşitli elemanları bir araya getirmek ve uyumluluk sağlamak amacıyla kullanılırlar.
Flanşlar endüstriyel tesisler, petrokimya tesisleri, su arıtma tesisleri, gemi inşaatı, petrol ve gaz endüstrisi gibi endüstrilerde yaygın olarak kullanılmaktadır. Bu sektörlerde flanşlar, güvenli ve sağlam bir bağlantı sağlamak, sızdırmazlığı sağlamak ve kolay montaj veya bakımı kolaylaştırmak açısından kritik bir bileşen olarak kabul edilir.

C: Flanş boyutları belirli standartlara ve tasarım parametrelerine göre belirlenir. Flanş boyutlarının belirlenmesine yönelik genel yaklaşımlar şunları içerir:
Standart Seçimi: Flanş boyutları genellikle uluslararası standartlarla tanımlanır. Örneğin ANSI/ASME, DIN ve JIS gibi standartlar flanş boyutlarını, sınıflarını ve toleranslarını belirtir. Proje veya uygulama gereksinimlerine uygun bir standardın seçilmesi önemlidir.
Basınç Sınıfı ve Boyutu: Flanş boyutları, kullanılan boru hattının basınç sınıfına ve boyutuna göre belirlenir. Basınç sınıfı, boru hattının taşıdığı maksimum basınca dayanacak şekilde seçilmelidir. Borunun dış çapı ve iç çapı gibi boyutları da dikkate alınır.
Flanş Tipi: Flanş boyutları, kullanılan flanş tipine göre belirlenir. Düz flanşlar, kaynak boyunlu flanşlar ve dişli flanşlar gibi farklı flanş türleri farklı boyut standartlarına sahiptir. Her flanş tipi için belirtilen standart boyutlara uymak önemlidir.
Boru Hattı Malzemesi: Flanş boyutları, kullanılan boru hattının malzemesine göre de belirlenir. Çelik, paslanmaz çelik ve karbon çeliği gibi farklı malzemelerin farklı boyut standartları vardır.
Toleranslar: Flanş ölçülerinde toleranslar da dikkate alınır. Bunlar belirli bir aralıktaki kabul edilebilir sapmaları temsil eder. Flanşın doğru şekilde monte edilmesini sağlamak ve uyumlu bir bağlantı sağlamak için toleranslar önemlidir.
Genel olarak flanş boyutları standartlara, basınç sınıfına, flanş tipine, boru hattı malzemesine ve toleranslara göre belirlenir. Uygun flanş boyutlarını seçerken bu faktörlerin dikkate alınması, güvenli ve uyumlu bir boru bağlantısı sağlamak açısından önemlidir.

C: Boru flanşları, boru malzemesine ve uygulamanın gereksinimlerine bağlı olarak bir dizi farklı malzemeden yapılabilir. Seçim çevresel korozyon, çalışma sıcaklığı, akış basıncı ve ekonomi gibi faktörlere bağlıdır. En yaygın malzemelerden bazıları karbon çeliği, alaşımlı çelik, paslanmaz çelik, dökme demir, bakır ve PVC'dir.
Karbon çeliği, öncelikle karbonla alaşımlı çeliktir. Karbon içeriğiyle artan, ancak sünekliği ve erime noktasını düşüren yüksek bir sertliğe ve dayanıklılığa sahiptir.
Alaşımlı çelik, çeliğin özelliklerini geliştiren veya değiştiren bir veya daha fazla elementle alaşımlı çeliktir. Yaygın alaşımlar arasında manganez, vanadyum, nikel, molibden ve krom bulunur. Alaşımlı çelikler standart kalitelere göre farklılaştırılır.
Paslanmaz çelik, %10'un üzerinde miktarlarda krom alaşımlı çeliktir. Krom, paslanmaz çeliğin hava ve neme maruz kaldığında kolayca paslanan karbon çeliğine göre çok daha yüksek korozyon direncine sahip olmasını sağlar. Bu, paslanmaz çeliğin aynı zamanda yüksek mukavemet gerektiren aşındırıcı uygulamalar için daha uygun olmasını sağlar.
Dökme demir, karbon, silikon ve diğer bazı alaşımlarla alaşımlanmış demirdir. Silikon, karbonu demirden dışarı iter ve metalin dış kısmında siyah bir grafit tabakası oluşturur. Dökme demirler iyi akışkanlığa, dökülebilirliğe, işlenebilirliğe ve aşınma direncine sahiptir, ancak düşük erime noktalarında biraz kırılgan olma eğilimindedirler.
Alüminyum, orta mukavemetli, dövülebilir, sünek, düşük yoğunluklu bir metaldir. Tipik karbon ve alaşımlı çeliklerden daha iyi korozyon direncine sahiptir. Hem mukavemet hem de düşük ağırlık gerektiren flanşların yapımında en kullanışlıdır.
Pirinç, genellikle kurşun veya kalay gibi ek elementler içeren bir bakır ve çinko alaşımıdır. İyi mukavemet, mükemmel yüksek sıcaklık sünekliği, makul soğuk süneklik, iyi iletkenlik, mükemmel korozyon direnci ve iyi taşıma özellikleri ile karakterize edilir.
PVC veya polivinil klorür, ucuz, dayanıklı ve montajı kolay bir termoplastik polimerdir. Hem kimyasal hem de biyolojik korozyona karşı dayanıklıdır. Plastikleştiriciler eklenerek daha yumuşak ve daha esnek hale getirilebilir.

C: Montaj kolaylığı için flanşta delikler doğru şekilde delinmiştir.
Spot kaplama, bağlantı elemanlarının doğru ve kare şekilde oturmasını sağlayacaktır.
Maksimum mukavemet elde etmek için tane akışı kontrol edilir.
Pürüzsüz ve doğru bir delik ile sınırsız akış elde edilir.
İyi kaynak, işlenmiş eğim ve arazi ile kolaylaştırılır.
Gerçek hizalamaları sağlamak için tüm yüzler toleranslar dahilinde işlenir.
