Kaplamalı Çelik Boru
Profesyonel Kaplamalı Çelik Boru Tedarikçiniz
GNEE Pipe, tek katmanlı FBE, çift katmanlı FBE, 2PE, 3PE ve 3PP kaplama sistemleri dahil olmak üzere çok çeşitli harici boru kaplama çözümleri sunar. Tüm kaplamalar DIN 30670, DIN 30671, DIN 30678, CAN/CSA Z245.21, SY/T 4013 ve SY/T 0315 gibi uluslararası kabul görmüş standartlara uygun olarak uygulanmakta ve zorlu boru hattı uygulamaları için güvenilir korozyon koruması sağlanmaktadır.
Kaplamalı Çelik Boruya Kısa Giriş
Kaplamalı boru, korozyon direncini, dayanıklılığı ve hizmet ömrünü artırmak için koruyucu kaplamalarla işlenmiş çelik boruyu ifade eder. Bu kaplama sistemleri, boru yüzeyini korozyondan, kimyasal saldırılardan ve çevresel hasarlardan korumak için petrol ve gaz boru hatlarında, yapısal çelik uygulamalarında ve çeşitli endüstriyel boru sistemlerinde yaygın olarak uygulanır.
Petrol ve gaz boru hattı uygulamaları için, kaplanmış borular genellikle kaplamanın konumuna ve işlevine bağlı olarak iki kategoriye ayrılır: iç yüzeyi korozyondan ve akışla ilgili hasarlardan koruyan iç boru kaplamaları ve toprak korozyonuna, neme ve dış çevre koşullarına karşı koruma sağlayan dış boru kaplamaları.
kaplamalı boru özellikleri
Proje gereksinimlerine bağlı olarak kaplanmış çelik borular, aşağıdakiler de dahil olmak üzere farklı kaplama sistemleriyle tedarik edilebilir:Füzyonla Bağlanmış Epoksi (FBE), 2PE, 3PE, 2LPP, 3LPP, iç epoksi kaplama, beton ağırlık kaplama, Veseramik astar. Doğru kaplama seçimi çalışma sıcaklığına, taşıma ortamına, kurulum ortamına ve gerekli hizmet ömrüne bağlıdır.
| Kaplama Tipi | Kaplama Katmanı | Kaplama Kalınlığı |
| 3PE Üç kat polietilen | İç katman: epoksi (Yeşil) | 2,0-4,5 mm |
|
Orta kat L yapışkanlı (Beyaz) |
||
| Dış katman: polietilen (Siyah) | ||
| 2PE İki kat polietilen | İç katman: adgensice | 2,0-4,5 mm |
| Dış katman:polietilen | ||
| FBE | Epoksi | 200-400um |
| 2FBE İki kat epoksi | İç katman: expoxy (Yeşil) | 400-800um |
| Dış katman: yoğunluk epoksi (adaçayı yeşili) | ||
| 3PP Üç kat polietilen | İç katman: expoxy (Yeşil) | 2,5-3,0 mm |
| Orta katman: yapışkanlı (Beyaz) | ||
| Dış katman: polipropilen (Beyaz) | ||
| CWC | Beton kaplama | |
| Kauçuk Astar Kaplama | Kauçuk kaplama | |
| Plastik Kaplamalı | Plastik kaplama |
| İç Kaplama | |
| Sıvı Epoksi Kaplama | AWWAC210-2007 |
| FBE | AWWAC213-2001 |
| Çimento Harcı Astarı | BS534-1990, AWWA C205-2001 |
| Bitüm Kaplama | BS534-1990 |
| Kauçuk Astar Kaplama | NACE RP 0178 |
| Aşınmaya dayanıklı seramik kaplı | DIN 50902, ISO 21809 |
| Diğer özel malzemeler | Gelenek |
| Kaplama Tipi | Kaplama Standardı |
|---|---|
| 3LPE / 3LPP | DIN30670-1991; CAN/CSA Z245.21-2010; ISO21809-1-2009; SY/T0413-2002; GB/T23257-2009 |
| 2LPE / 2LPP | SY/T0315-2002; GB/T23257-2009; ISO21809-1-2009 |
| FBE (Füzyon Bağ Epoksi) | SY/T0315-2005; AWWA C213-2001; CAN/CSA Z245.20-2010; ISO21809-2-2007; API RP 5L9-2001 |
| Bitüm Kaplama (Emaye & Bant sıcak uygulamalı) | BS534-1990; AWWA C203-2002; AWWA C214-2000 |
| Sıvı Epoksi Kaplama | AWWA C210-2007 |
| Poliüretan Yalıtımlı Kaplama | SY/T0415-1996; CJ/T114-2000; EN253-1994 |
| Isıyla Daralan Kolluklar | ISO21809-3; EN12068; DIN30672; NACE SP303 |
| Plastik kaplı | AWWA C213; AWWA C203; AWWA C229; DIN30670; DIN EN 10288; ISO21809-1 |
| Beton Kaplamalı | AWWA C205 |
| Aşınmaya Dayanıklı Seramik Kaplamalı | DIN50929; ISO21809 |
| Diğer Özel Malzemeler | Gelenek |
Malzeme Uyumluluğu ve Küresel Standartlar
Tüm taban boruları ve kaplama malzemeleri kesinlikle ISO 9001 kalite yönetimi altında tedarik edilir ve işlenir:
- Çelik Sınıfları: API 5L Sınıf B, X42, X46, X52, X56, X60, X65, X70, X80; ASTM A53; ASTM A106; EN 10219 (S355J2H).
- Üretim Standartları: API 5L (PSL1/PSL2), ASTM A252, AWWA C200, AS/NZS 1579.
|
Çıplak boru |
SSAW |
LSAW |
ERW |
SMLS |
|
Üretim Aralığı: |
Dış Çap: 219mm-3120mm |
OD:16"-64" |
Dış Çap: 1/8"-24" |
Dış Çap: 1/8"-36" |
|
Uzunluk: |
· Rastgele Uzunluk / Sabit Uzunluk / SRL / DRL |
|||
|
Kullanımı: |
Mekanik Borular |
|||
|
Test: |
1.Kimyasal Bileşen Analizi 2.Mekanik Özellikler (Nihai çekme mukavemeti, Akma mukavemeti, Uzama) |
|||
|
Kaplama Tipi: |
Fusion bond Epoksi Kaplama/ Kömür Katranı Epoksi /3PE /2PE/FBE/2FBE/3PP Vernik Kaplama |
|||
Kaplama Tipine Göre Uygulamalar
FBE Kaplamalı Boru (Füzyon Bağlı Epoksi)
FBE kaplı borular, mükemmel korozyon direnci, güçlü yapışma ve iyi aşınma korumasının gerekli olduğu yerlerde yaygın olarak kullanılır. Tipik uygulamalar şunları içerir:
Yangından Korunma Sistemleri:Otomatik yağmurlama boruları, yangın suyu şebekeleri ve diğer yangın söndürme boru hattı sistemleri.
Endüstriyel Boru Hatları:Yüksek sıcaklıkta proses boru hatları, kimyasal taşıma hatları ve petrol ve gaz toplama sistemleri.
Su Temini ve Drenaj:İç ve dış su boru hatları ile yüksek basınçlı su iletim hatları.
Diğer Uygulamalar:Gelişmiş aşınma direnci gerektiren enerji santrali boruları, deniz suyu boru hatları ve boru hattı sistemleri.
Sıvı Epoksi Kaplı Boru
Sıvı epoksi kaplı borular, özellikle orta düzeyde koruma gereksinimlerinin gerekli olduğu genel amaçlı boru hattı uygulamaları için uygun maliyetli bir korozyon koruma çözümü sağlar.
Sivil İnşaat:İç mekan su temin sistemleri, evsel drenaj boru hatları ve bina branşman boru ağları.
Belediye Projeleri:Düşük basınçlı gömülü su boru hatları, kanalizasyon taşıma sistemleri ve genel hizmet boru hatları.
Boru Hattı Onarımı ve Bakımı:Hasarlı çelik boru yüzeylerinin yerinde kaplama onarımı ve yeniden kaplanması.
Maliyete Duyarlı Projeler:Ciddi korozyon veya çalışma koşulları olmayan standart boru hattı sistemleri.

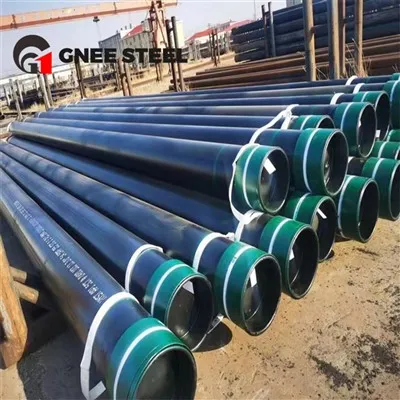

3PE / 3LPE Kaplamalı Boru
3PE ve 3LPE kaplamalı borular uzun süreli yeraltı hizmeti için tasarlanmış olup korozyona, neme ve mekanik hasara karşı mükemmel direnç sunar. Bunlar yaygın olarak kullanılır:
Uzun Mesafe Gömülü Boru Hatları:Petrol iletim boru hatları, doğal gaz boru hatları ve büyük çaplı su iletim projeleri.
Belediye Yeraltı Ağları:Kentsel su temin sistemleri, gömülü gaz boru hatları ve yardımcı boru hattı ağları.
Geçiş Projeleri:Yolların, demiryollarının ve diğer altyapı geçişlerinin altına döşenen boru hatları.
Uzak Saha Boru Hatları:Zorlu toprak ortamlarında ve zorlu dış mekan koşullarında çalışan boru hattı sistemleri.
Beton Kaplı Boru (CWC)
Beton ağırlıklı kaplamalı (CWC) borular esas olarak ek ağırlık, stabilite ve mekanik korumanın gerekli olduğu açık deniz ve su altı uygulamaları için kullanılır.
Denizaltı ve Açık Deniz Boru Hatları:Açık deniz petrol ve gaz boru hatları, deniz altı su boru hatları ve deniz taşımacılığı sistemleri.
Nehir ve Göl Geçişleri:Yüzdürme kontrolü ve su akışı darbesine karşı koruma gerektiren boru hatları.
Sualtı Altyapısı:Liman tesisleri, rıhtım boru hatları ve diğer batık boru hattı sistemleri.
Derin Gömülü Boru Hatları:Ağır toprak yükleri altında veya yüksek dış basınç koşullarına maruz kalan boru hatları.
Karşılaştırma Tablosu
| Özellik | Epoksi Kaplı Boru | FBE Kaplamalı Boru | 3LPE (3PE) Kaplamalı Boru | Beton Kaplı Boru |
|---|---|---|---|---|
| Ad Soyad | Epoksi kaplı çelik boru | Fusion Bonded Epoksi kaplı çelik boru | Üç katmanlı Polietilen kaplı çelik boru | Beton ağırlığı kaplı çelik boru |
| Kaplama tipi | Organik (sıvı veya toz epoksi) | Organik (termoset epoksi tozu) | Çok katmanlı: Epoksi + yapıştırıcı + PE | Mineral (beton) ağırlıklı kaplama |
| Birincil işlev | Korozyona karşı koruma (hafif ila orta) | Korozyona karşı koruma (yüksek performans) | Korozyon + mekanik koruma | Negatif kaldırma kuvveti + darbe koruması |
| Darbe dayanımı | Düşük ila orta | Ilıman | Yüksek (kalın PE dış katman) | Çok yüksek (beton darbeyi emer) |
| Tipik uygulama | Su hatları, kanalizasyon, yangın sprinkler iç kaplaması | Gömülü boru hatları, inşaat demiri, gaz/su için dış kaplama | Uzun mesafeli petrol/gaz, deniz altı boru hatları, kayalık arazi | Denizaltı boru hatları, nehir geçişleri, sulak alanlar |
kaplamalı çelik boru proses hattı
Güvenilir kaplamalı çelik boru üreticileri, proje spesifikasyonlarına ve geçerli standartlara göre sıkı kaplama denetimleri gerçekleştirir.
- Kaplama kalınlığı ölçümü
- Tatil tespit testi
- Yapışma testi
- Darbe dayanımı testi
- Katodik kopma testi
- Yüzey denetimi
Neden Kaplamalı Çelik Boru Çözümlerimizi Seçmelisiniz?
- Farklı boru hattı ortamları için çoklu kaplama sistemleri
- Uluslararası kaplama standartlarına uygunluk
- Profesyonel kaplama seçimi desteği
- Özelleştirilmiş kaplama kalınlığı ve özellikleri
- Sevkiyat öncesi sıkı kalite kontrolü
- Petrol, gaz, su, açık deniz ve endüstriyel uygulamalara yönelik çözümler
Fabrikamız
GNEE Pipe, Çin'in çelik ürünlerine yönelik profesyonel tek elden tedarik zinciri kuruluşudur.
Sertifikamız
GNEE Boru Kaplamalı Boru onlarca proje şirketi tarafından tanındı ve Asya'da yıldız bir kuruluş haline geldi.
Bize Ulaşın
Sıkça Sorulan Sorular
FBE ve 3LPE kaplı çelik boru arasındaki fark nedir?
FBE, esas olarak korozyon koruması ve yapışmaya odaklanan tek katmanlı bir epoksi kaplamadır. 3LPE, hem korozyon direnci hem de daha güçlü mekanik koruma sağlamak için FBE, yapışkan ve polietilen katmanlarını birleştirir.
Hangi kaplama daha iyidir: 3LPE mi yoksa 3LPP mi?
3LPE, geleneksel gömülü petrol ve gaz boru hatlarında yaygın olarak kullanılır. 3LPP, daha iyi sıcaklık direnci ve aşınma direnci sağlayarak, onu yüksek sıcaklıktaki boru hatları ve açık deniz uygulamaları için uygun hale getirir.
Kaplamalı çelik boru ne kadar dayanır?
Kaplamalı çelik borunun servis ömrü kaplama tipine, çalışma sıcaklığına, toprak veya deniz suyu koşullarına, montaj kalitesine ve bakım uygulamalarına bağlıdır. Düzgün seçilmiş kaplama sistemleri onlarca yıl boyunca boru hattı koruması sağlayabilir.
Kaplamalı çelik borular özelleştirilebilir mi?
Evet. Kaplamalı çelik borular, boru boyutuna, çelik kalitesine, kaplama tipine, kaplama kalınlığına, uygulama gereksinimlerine ve uluslararası proje standartlarına göre özelleştirilebilir.
Kaplamalı çelik borularda hangi testler yapılır?
Yaygın testler arasında kaplama kalınlığı denetimi, tatil tespiti, yapışma testi, darbe testi ve katodik kopma testi yer alır.
