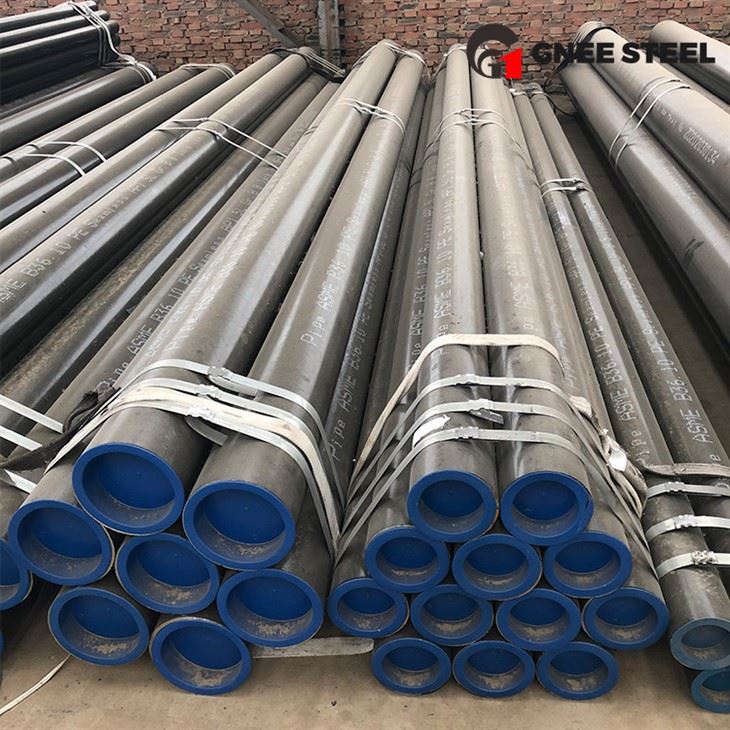

API 5L X52 Dikişsiz PSL1/PSL2 Boru Özellikleri
API 5L, Amerikan Petrol Enstitüsü tarafından geliştirilen petrol ve gaz endüstrisi boru hatlarında kullanılan kesintisiz ve kaynaklı çelik borular için bir standarttır. X52 Sakinsiz çelik boru, petrol ve gaz endüstrisinde yaygın olarak kullanılan yüksek mukavemetli bir çelik borudur. Daha iyi mukavemetli özelliklere sahip ve daha yüksek basınç uygulamaları için uygun olan X42'den daha yüksek bir çelik derecesidir.
X52'deki "X" boru hattı çeliği anlamına gelir ve "52", çeliğin minimum verim gücünün 52 ksi (yaklaşık 360 MPa) olduğu anlamına gelir.
API 5L X52 karbon çelik borusu esas olarak belirli miktarda karbon (C), manganez (MN), fosfor (P), kükürt (ler) ve diğer elementler içeren karbon çeliğinden yapılmıştır ve ayrıca az miktarda krom (Cr), nikel (ni), bakır (Cu), molybden (molybden (molybden) içerebilir.
API 5L X52 borusu, petrol ve gaz endüstrisinde yaygın olarak kullanılan bir çelik borudur, çıkarılan ham petrol ve doğal gazı kuyu başından rafinere, işleme tesisi veya depolama tesisi vb. Taşıma için kullanılır ve taşıma işlemi sırasında yüksek basınç ve aşındırıcı ortama etkili bir şekilde dayanabilir.
Arasındaki fark nedir API 5L X52 PSL -1 ve psl -2?
API 5L X52, aşağıdaki belirli farklılıklarla PSL -1 ve PSL -2 olmak üzere iki ürün spesifikasyon seviyesine sahiptir:
Kimyasal bileşim: PSL -1 nispeten gevşektir, karbon içeriği üzerinde nispeten yüksek maksimum sınır; PSL -2, çeliğin saflığını ve performans stabilitesini artırmak için kükürt ve fosfor gibi katı bir şekilde kontrol eden katıdır.
Mekanik Özellikler: PSL -1 düşük gereksinimlere sahiptir ve genel basınç senaryoları için uygundur; PSL -2, mükemmel gerilme ve akma mukavemeti göstergeleri ile daha yüksektir ve daha yüksek basınç ve yüke dayanabilir.
Tahribatsız test: PSL -1 testi olmayabilir veya basit test gerektirebilir; PSL -2, iç kusurları kontrol etmek için ultrason, röntgen, vb. Kullanarak tek tek test gerektirir.
Kalite Kontrolü: PSL -1 gevşek kontrol ve az sayıda denetime sahiptir; PSL -2 katı bağlantılara sahiptir ve malzeme kalitesi sağlamak için hammaddelerden bitmiş ürünlere yüksek standartlar takip edilir.
API 5L X52 Boru Spesifikasyonu:
Boyutlar:
| Kesintisiz | 1/2 "nb - 60" nb |
| TESTERE | 16 "nb - 100" nb |
| ERW (İngilizce) | 1/2 "nb - 24" nb |
| LSAW/DSAW | 16'Od ila 54 'OD (8 mm ila 50 mm thk) |
| Duvar kalınlığı | SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS DIN, JIS Standart Kalınlığı |
| Ek test | NACE MR0175, NACE TM0177, NACE TM0284, HIC Testi, SSC Testi, H2 Service, IBR, vb. |
API 5L X52 Kimyasal Bileşim
API 5L X52 PSL 1 borusu için kimyasal bileşim
| Çelik sınıfı | API 5L X52 Kütle Fraksiyonu, Isı ve Ürün Analizlerine Dayalı % A, G | ||||||
|---|---|---|---|---|---|---|---|
| C% | MN% | P% | S% | V% | NB% | TI% | |
| maksimum | maksimum | maksimum | maksimum | maksimum | maksimum | maksimum | |
| Sorunsuz boru | |||||||
| X52 | 0.28 | 1.4 | 0.3 | 0.3 | d | d | d |
| Kaynaklı boru | |||||||
| X52 | 0.26 | 1.4 | 0.3 | 0.3 | d | d | d |
API 5L X52 PSL 2 borusu için kimyasal bileşim
| Çelik sınıfı | API 5L X52 Kütle Fraksiyonu, % ısı ve ürün analizlerine göre | Karbon eşdeğer a | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | MN | P | S | V | NB | Ti | Diğer | CE IIW | CE PCM | ||
| Max B | maksimum | Max B | maksimum | maksimum | maksimum | maksimum | maksimum | maksimum | maksimum | |||
| Kesintisiz ve kaynaklı boru | ||||||||||||
| X52N | 0.24 | 0.45 | 1.4 | 0.025 | 0.015 | 0.1 | 0.05 | 0.04 | d,e,l | 0.043 | 0.25 | |
| X52Q | 0.18 | 0.45 | 1.5 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.043 | 0.25 | |
| Kaynaklı boru | ||||||||||||
| X52M | 0.22 | 0.45 | 1.4 | 0.025 | 0.015 | d | d | d | e,l | 0.043 | 0.25 | |
API 5L x52'nin mekanik özellikleri
API 5L X52 PSL -1 boru için mekanik özellikler
| Boru sınıfı | Çekme Özellikleri - SML ve Kaynaklı Boru Boru gövdesi PSL 1 | Kaynaklı borunun dikişi | ||
|---|---|---|---|---|
| Verim gücü a | Gerilme mukavemeti a | Uzama | Gerilme mukavemeti b | |
| RT 0, 5 psi min | RM psi min | ( % 2in AF dakikada) | RM psi min | |
| X52 | 52,200 | 66,700 | c | 66,700 |
API 5L X52 PSL -2 boru için mekanik özellikler
| Boru sınıfı | Çekme Özellikleri - SML ve Kaynaklı Boru Boru gövdesi PSL 2 | Kaynaklı borunun dikişi | |||||
|---|---|---|---|---|---|---|---|
| Verim gücü a | Gerilme mukavemeti a | A, C oranı | Uzama | Gerilme mukavemeti d | |||
| RT 0, 5 psi min | RM psi min | R10,5fM | (2in) | RM (PSI) | |||
| AF % | |||||||
| Asgari | Maksimum | Asgari | Maksimum | Maksimum | Asgari | Asgari | |
| X52N, X52Q, X52M | 52,200 | 76,900 | 66,700 | 110,200 | 0.93 | f | 66,700 |
API 5L X52 Eşdeğer Malzeme
| ASTM API 5L | Çizgi borusu için özellikler | |
|---|---|---|
| Malzeme sınıfı | PSL1 (İngilizce) | L360 veya X52 |
| Malzeme sınıfı | PSL2 (İngilizce) | L360N veya X52N L360Q veya X52Q L360m veya x52m |
API 5L X52 Boru Duvarı Kalınlığı ve Program Grafiği
API 5L X52 Boru ve API 5L GR.B X52 ANSI B36.10'a göre Nominal Duvar Kalınlığı ve Boyutları:
| NPS (NPS) (içinde) |
Dış Çap (içinde) |
API 5L X52 Boru Programı | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sch 10 | Sch 20 | Sch 30 | SCH STD | Sch 40 | Sch 60 | Sch xs | Sch 80 | Sch 100 | Sch 120 | Sch 140 | Sch 160 | SCH XXS | ||
| Duvar kalınlığı(içinde) | ||||||||||||||
| 1/8 | 0.405 | 0.068 | 0.068 | 0.095 | 0.095 | |||||||||
| 1/4 | 0.540 | 0.088 | 0.088 | 0.119 | 0.119 | |||||||||
| 3/8 | 0.675 | 0.091 | 0.091 | 0.126 | 0.126 | |||||||||
| 1/2 | 0.840 | 0.109 | 0.109 | 0.147 | 0.147 | 0.187 | 0.294 | |||||||
| 3/4 | 1.050 | 0.113 | 0.113 | 0.154 | 0.154 | 0.219 | 0.308 | |||||||
| 1 | 1.315 | 0.133 | 0.133 | 0.179 | 0.179 | 0.250 | 0.358 | |||||||
| 1 1/4 | 1.660 | 0.140 | 0.140 | 0.191 | 0.191 | 0.250 | 0.382 | |||||||
| 1 1/2 | 1.900 | 0.145 | 0.145 | 0.200 | 0.200 | 0.281 | 0.400 | |||||||
| 2 | 2.375 | 0.154 | 0.154 | 0.218 | 0.218 | 0.344 | 0.436 | |||||||
| 2 1/2 | 2.875 | 0.203 | 0.203 | 0.276 | 0.276 | 0.375 | 0.552 | |||||||
| 3 | 3.500 | 0.216 | 0.216 | 0.300 | 0.300 | 0.438 | 0.600 | |||||||
| 3 1/2 | 4.000 | 0.226 | 0.226 | 0.318 | 0.318 | |||||||||
| 4 | 4.500 | 0.237 | 0.237 | 0.337 | 0.337 | 0.438 | 0.531 | 0.674 | ||||||
| 5 | 5.563 | 0.258 | 0.258 | 0.375 | 0.375 | 0.500 | 0.625 | 0.750 | ||||||
| 6 | 6.625 | 0.280 | 0.280 | 0.432 | 0.432 | 0.562 | 0.719 | 0.864 | ||||||
| 8 | 8.625 | 0.250 | 0.277 | 0.322 | 0.322 | 0.406 | 0.500 | 0.500 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 | |
| 10 | 10.750 | 0.250 | 0.307 | 0.365 | 0.365 | 0.500 | 0.500 | 0.594 | 0.719 | 0.844 | 1.000 | 1.125 | 1.000 | |
| 12 | 12.750 | 0.250 | 0.330 | 0.375 | 0.406 | 0.562 | 0.500 | 0.688 | 0.844 | 1.000 | 1.125 | 1.312 | 1.000 | |
| 14 | 14.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.500 | 0.750 | 0.938 | 1.094 | 1.250 | 1.406 | |
| 16 | 16.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.500 | 0.656 | 0.500 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | |
| 18 | 18.000 | 0.250 | 0.312 | 0.438 | 0.375 | 0.562 | 0.750 | 0.500 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | |
| 20 | 20.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.594 | 0.812 | 0.500 | 1.031 | 1.281 | 1.500 | 1.750 | 1.969 | |
| 22 | 22.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.875 | 0.500 | 1.125 | 1.375 | 1.625 | 1.875 | 2.125 | ||
| 24 | 24.000 | 0.250 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.500 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | |
| 30 | 30.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.500 | ||||||||
| 32 | 32.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
| 34 | 34.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
| 36 | 36.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.750 | ||||||||
| 42 | 42.000 | 0.500 | 0.625 | 0.375 | 0.750 | |||||||||
GNEE Fabrika Ortamı
GNEE Paketleme ve Nakliye
Çelik tüp muayenesi
