OCTG BağlantılarıSürekli bir boru dizisi oluşturmak için mahfaza ve boruların ayrı ayrı bağlantılarını birbirine vidalamak için kullanılan özel birleştirme mekanizmalarına bakın. Petrol ve gaz endüstrisinde bağlantı borunun en kritik kısmıdır; boru gövdesi nadiren bir arızanın meydana geldiği yerde bulunurken,Kuyu deliği bütünlüğü sorunlarının %90'ı bağlantıda meydana gelir.
Bir OCTG bağlantısı iki şeyi sağlamalıdır:Mekanik Dayanım(kilometrelerce borunun ağırlığını desteklemek için) veSızdırmazlık Bütünlüğü(petrol veya gazın çevreye sızmasını önlemek için).
Parametre tablolarımızın tam PDF sürümüne veya belirli bir kuyu derinliği için güvenlik hesaplamasına mı ihtiyacınız var?Bugün GNEE Mühendisleriyle iletişime geçmek için tıklayın.
Bağlantıların İki Ana Kategorisi
API Bağlantıları (Standart)
Bunlar göre üretilmektedirAPI Spesifikasyonu 5Bstandartlar. Bunlar "açık kaynaktır", yani bir üreticinin borusu, kalite ve boyutun eşleşmesi koşuluyla her zaman diğer bir üreticinin borusuna uyacaktır.
BTC (Destek İpliği):Trapez dişler. Yüksek eksenel gerilimi (çekme kuvveti) karşıladıkları için ağır kasalar için en iyisidir.
LTC/STC (Uzun/Kısa Yuvarlak İplik):İnç başına 8 yuvarlak diş. Bunların birbirine vidalanması daha kolaydır ve sığ kuyulardaki sıvılar (yağ/su) için iyi bir sızdırmazlık sağlar.
EUE (Harici Üzülme Sonu):Boru için kullanılır. Bağlantının boru gövdesinden daha güçlü olmasını sağlamak için borunun uçları diş açılmadan önce kalınlaştırılır (üst üste getirilir).
Premium Bağlantılar (Tescilli)
Bunlar, belirli şirketler (Tenaris, VAM veya uzmanlaşmış yerli üreticiler gibi) tarafından geliştirilen "-API olmayan" tasarımlardır. Standart API iş parçacıklarının başarısız olabileceği aşırı ortamlar için gereklidirler.
Metal--Metal-Mühürler:Sızdırmazlık sağlamak için "diş macununa" (gres) dayanan API iş parçacıklarının aksine, birinci sınıf bağlantılarda gaz-geçirmez bir yalıtım oluşturan özel bir metal yüzey bulunur.
Yüksek Tork Direnci:Borunun kuvvetli bir şekilde döndürülmesi gereken yatay veya yönlü sondaj için tasarlanmıştır.
Gömme Bağlantılar:Bağlantı boruyla aynı çapta olduğundan çok dar deliklere sığabilir.
API Muhafaza Bağlantı Parametreleri (BTC/LTC/STC)
4-1/2" ila 20" arası Dış Çaplar (OD) için geçerlidir.
| Nom. Dış Çap (inç) | Duvar Kalınlığı (mm) | Çelik Sınıfı | Bağlantı Türü | Kaplin dış çapı (mm) | Kaplin Uzunluğu (mm) | Sürüklenme Çapı (mm) | Eklem Dayanımı (kN) |
| 4-1/2" | 6.35 | J55 | STC/LTC | 127.00 | 158.75 / 177.80 | 100.53 | 592 / 712 |
| 5-1/2" | 7.72 | K55 | LTC/BTC | 153.67 | 203.20 / 222.25 | 124.36 | 1,020 / 1,210 |
| 7" | 9.19 | N80 / L80 | LTC/BTC | 194.46 | 228.60 / 254.00 | 158.34 | 1,750 / 2,050 |
| 9-5/8" | 10.03 | J55 / K55 | Bitcoin | 269.88 | 269.88 | 220.50 | 2,160 |
| 13-3/8" | 12.19 | J55 | Bitcoin | 365.12 | 269.88 | 315.34 | 3,320 |
API Boru Bağlantı Parametreleri (EUE/NUE)
2-3/8" ile 4-1/2" arası Dış Çaplar (OD) için geçerlidir.
| Nom. Dış Çap (inç) | Duvar Kalınlığı (mm) | Çelik Sınıfı | Bağlantı Türü | Üzgün dış çap (mm) | Kaplin dış çapı (mm) | Patlama Basıncı (MPa) | Opsiyonel Tork (Nm) |
| 2-3/8" | 4.83 | J55 / N80 | AB | 65.89 | 77.80 | 53.1 / 77.2 | 1,750 |
| 2-7/8" | 6.45 | J55 / L80 | AB | 78.59 | 93.17 | 49.8 / 72.4 | 2,300 |
| 3-1/2" | 6.48 | J55 / N80 | AB | 95.25 | 114.30 | 40.9 / 59.4 | 3,100 |
| 4-1/2" | 6.88 | J55 | AB | 120.65 | 141.30 | 32.7 | 4,200 |
Doğru Bağlantı Nasıl Seçilir?
Sığ Su/Petrol Kuyusu:KullanmakSTC veya LTC(Sıvılar için ekonomik ve güvenilirdir).
Derin Dikey Kuyu:KullanmakBitcoin(Ağır ipi desteklemek için yüksek çekme mukavemeti).
Yüksek-Basınçlı Gaz Kuyusu:KullanmakPremium Bağlantılar(Gaz-sızdırmaz bütünlük için gereklidir).
Yatay Sondaj:KullanmakYüksek-Torklu Bağlantılar(Dönme sırasında vidanın gevşemesini önler).

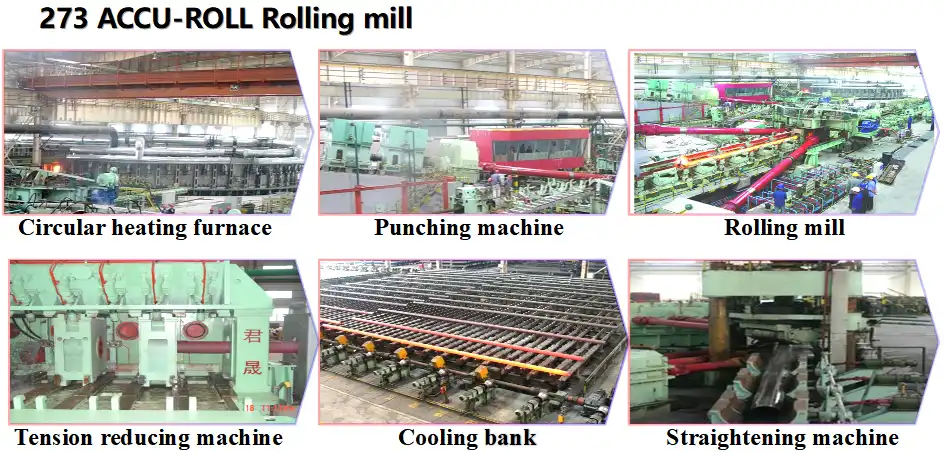

GNEE API OCTG Bağlantıları süreç hattı

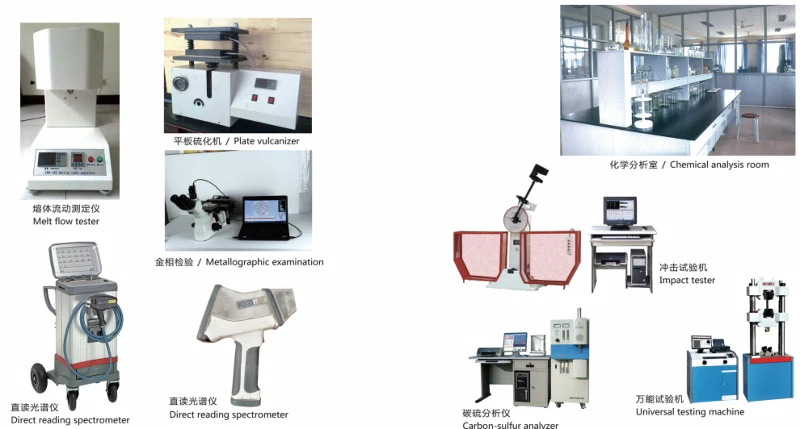

GNEE API OCTG Bağlantı test ekipmanları
GNEE API OCTG Bağlantı sertifikası
SSS
S: LTC neden STC'den daha pahalıdır ve parametre avantajları nelerdir?
A:LTC (Uzun Yuvarlak İplik) daha uzun birKonu Etkileşim UzunluğuSTC'den daha. Bu, aynı yük altında LTC'nin daha yüksek gerilme mukavemetine sahip olduğu anlamına gelir; bu da onu ipin ağırlığının büyük bir risk oluşturduğu daha derin kuyular için daha güvenli hale getirir.
S: BTC bağlantınız yüksek gerilim altında sızıntı olmamasını nasıl sağlıyor?
A:BTC, muazzam çekme kuvvetine dayanacak şekilde tasarlanmıştır. Sızdırmazlık sağlamak için GNEE, toleransları sıkı bir şekilde kontrol eder.KonikVeKonu Profiliişleme sırasında. Ayrıca kurulum sırasında yüksek-kaliteli API-standart dişli yağlayıcı kullanmanızı da öneririz. Gaz kuyuları için BTC'yi öneriyoruz.Mühür Halkasıveya Premium Bağlantı.
S: Kurulum sırasında "Sızıntı" sık görülen bir durumdur. GNEE bunu nasıl önlüyor?
A:İki temel parametreyi kontrol ediyoruz: 1.Yüzey Pürüzlülüğüipliklerden; ve 2. ZorunluManganez Fosfatlama. Bu işlem, yağlayıcıyı tutan ve doğrudan metal-metale-sürtünmeyi azaltan bir katman oluşturarak, birden fazla yapım-ve-döngüden sonra ipliklerin sağlam kalmasını sağlar.
S: "Ortak Verimlilik"in %100 olması gerekiyor mu?
A:Mutlaka değil. API BTC bağlantıları genellikle %100 verimliliğe yaklaşırken STC yalnızca %60 ila %80'e ulaşabilir. Eğer kuyunuz derinse, GNEE mühendisleri kuyunuzu analiz edecektir.Çekme Parametrelerive dizinin üst kısmı için-yüksek verimli, alt kısmı için ise ekonomik bağlantıları önerin.
